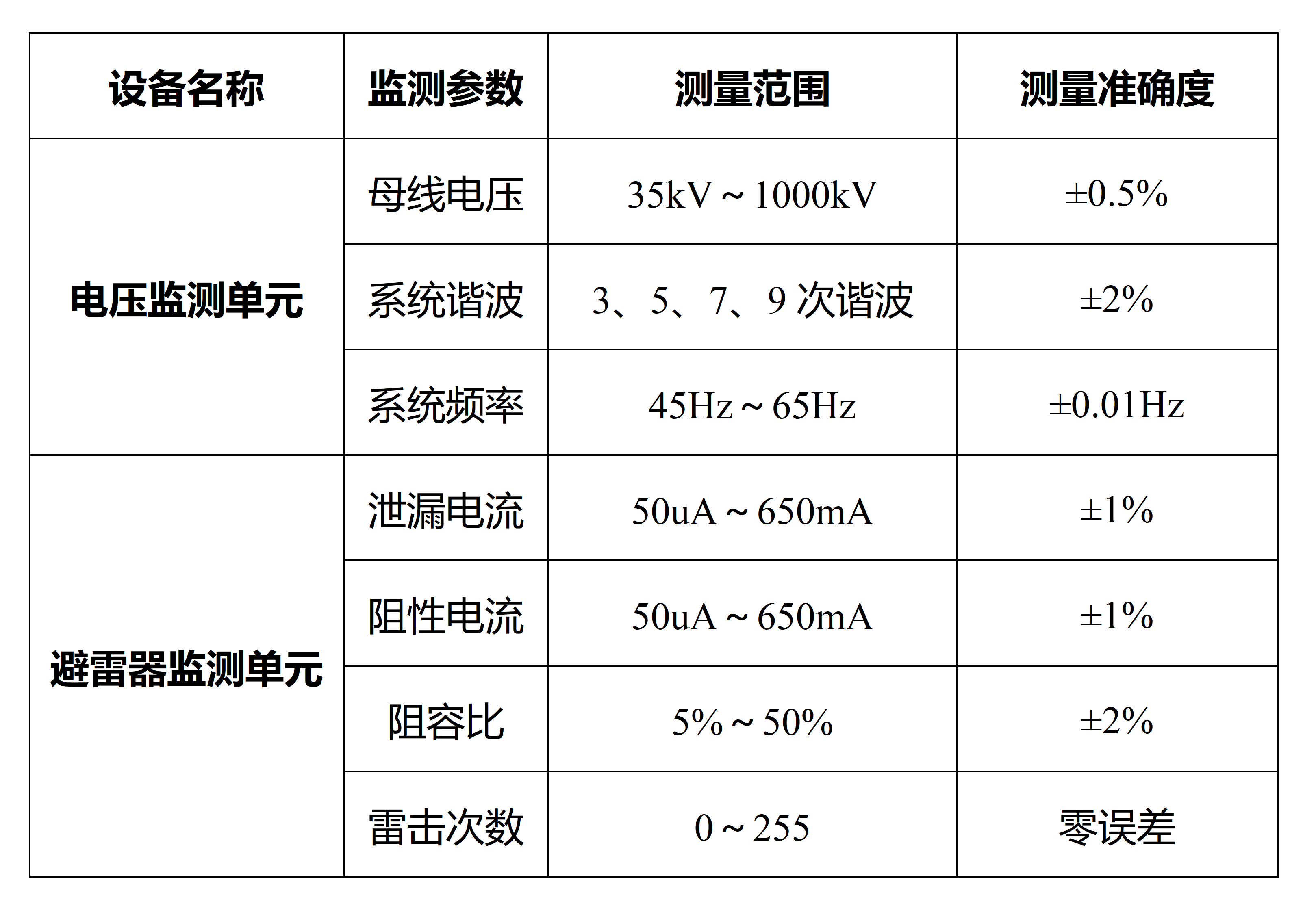

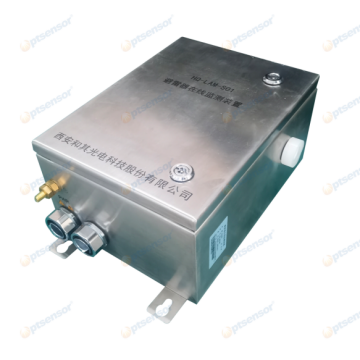

避雷器在線監測系統由一臺綜合監測主機，多臺避雷器在線監測裝置和母線電壓監測裝置組成，主要用于實時監測避雷器的工作狀況，監測參數包括全電流、阻性電流和動作次數等。實時跟蹤各監測單元的分析結果，對數據進行綜合分析處理和評估診斷。

避雷器在線監測系統有兩路RS485現場總線，每路現場總線可接入32臺在線監測裝置。每臺避雷器在線監測系統配置3只傳感器，可同時監測ABC三相避雷器的運行狀況。

1）高精度實時檢測：采用高精度有源零磁通穿心式互感器，根據被測電流大小自動選擇放大倍數，實現高精度測量；

2）分布式測量：采用分布式測量結構，即就地測量和處理，數字信號上傳，抗干擾性能優越；

3）新算法：采用動態相量補償算法，實現高精度測量信號分析；

4）帶電安裝：可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統。

5）有效的診斷分析功能。
